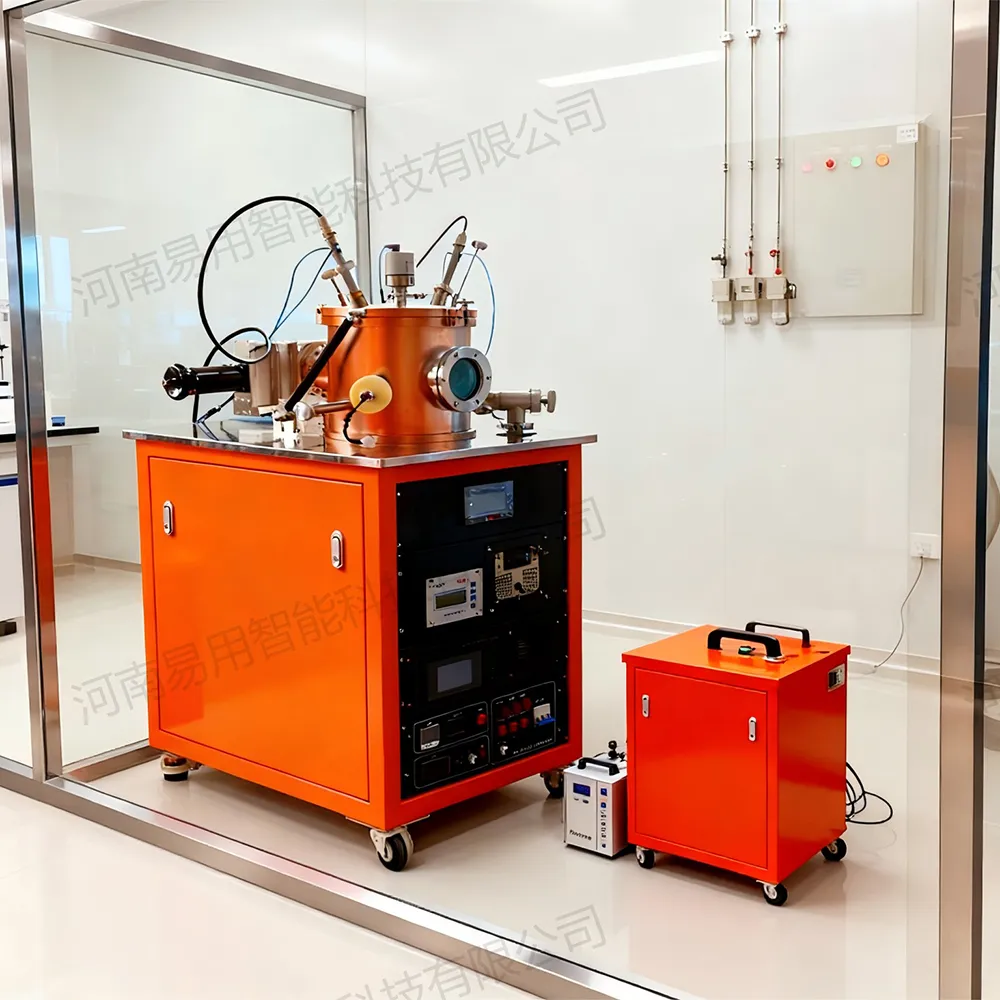

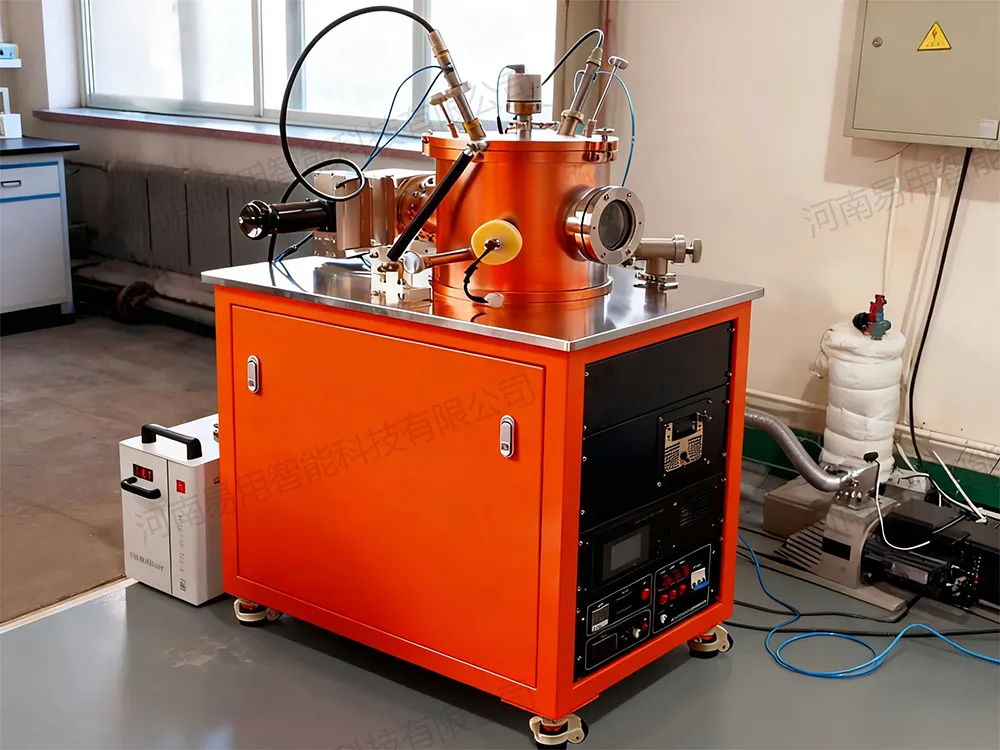

CK300双靶磁控溅射镀膜仪

1. 溅射室极限真空度：≤6.6×10-6 Pa；

2. 系统真空检漏漏率：≤5.0×10-7Pa.l/S；

3. 系统从大气开始抽气：溅射室30分钟可达到6.6×10-4 Pa；

4. 系统停泵关机12小时后真空度：≤5Pa；

5. 溅射真空室1套，立式上开盖结构，尺寸不小于Ф300mm×300mm，全不锈钢结构，氩弧焊接，表面进行电化学抛光，内含防污内衬，可内烘烤到100～150℃，接口采用金属垫圈密封或氟橡胶圈密封，腔体内有照明系统；

6. 磁控溅射系统 2套， 溅射室中配2套50mm高性能永磁共焦磁控溅射靶，各靶可独立/顺次/共同工作，磁控靶RF、DC、MF兼容，可以溅射磁性材料，磁控靶与基片距离可调，配备手动控制挡板组件；配1台500w直流电源（不小于500W）和1台全自动匹配射频电源（不小于500W）；提供2块测试靶材。镀膜不均匀度≤5%；

7. 旋转基片台 1套，样品台可放置不小于75mm样品1片，具有连续旋转功能，旋转0—30转/分连续可调。基片加热温度：室温—600°C连续可调，由热电偶闭环反馈控制，加热电源配备控温表，控温方式为PID自动控温及数字显示；

8. 观察窗口及法兰接口部件 1套；

9. 工作气路1套，包含：100SCC质量流量控制器、CF16截止阀、管路、接头等共1路； DN16充气阀、管路、接头等1路；

10. 抽气机组及阀门、管道 1套，包含1台复合分子泵及变频控制电源（300L/s ）；1台机械泵（4L/S） ，1台DN40气动截止阀，机械泵与真空室之间的旁抽管路1套，CC100气动闸板阀1台（用于复合分子泵与真空室隔离），节流阀1台，DN40旁抽气阀1台，压差式充气阀1台；管道采用不锈钢三通及波纹管；

11. 安装机台架组件 1套，由优质方钢型材焊接成，快卸围板表面喷塑处理，机台表面用不锈钢蒙皮装饰，四只脚轮，可固定，可移动；

12. 真空测量系统 1套，溅射室采用进口INFICON复合计进行测量；

13. 具备对泵、靶、电极等缺水、过流过压、断路等异常情况进行报警并执行相应保护措施；完善的逻辑程序互锁保护系统；

14. 系统采用PLC+工控机+触摸屏全自动控制方式，可进行自动抽气及程序设定、计算机实时显示记录真空度及加热温度、计算机设定显示直流电源、射频电源功率参数、计算机设定显示MFC的设定控制等、计算机设定显示当班状态、样品转速等；

15. 配备循环水机一台、静音空压机一台，专用工具（含工具箱）1套，备品备件 1套。
